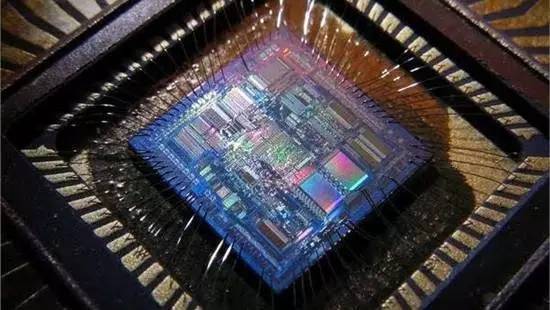

集成電路板特寫展現了現代電子技術的精妙之處，而這一切都源于集成電路設計的精密工藝。集成電路設計是將數以億計的晶體管、電阻、電容等元器件集成在微小硅片上的復雜過程，它不僅決定了芯片的性能，更推動了信息技術的飛速發展。

集成電路設計始于系統架構規劃。設計師需要根據芯片的功能需求，確定整體架構模塊，如處理器核心、內存控制器和輸入輸出接口。這一階段需平衡性能、功耗和成本，確保設計目標的可行性。

隨后進入電路設計階段。設計師使用硬件描述語言（如Verilog或VHDL）編寫代碼，定義每個邏輯門和存儲單元的行為。通過仿真工具驗證電路功能，確保其在各種條件下都能正確工作。這一過程常需反復迭代，以優化時序和功耗。

物理設計是集成電路實現的關鍵。布局工程師將邏輯電路映射到實際的硅片平面上，安排晶體管和連線的位置。布線階段則確保信號能夠高效傳輸，同時避免電磁干擾和信號延遲。現代芯片的布線層數可達十層以上，每一層都需精確對齊。

設計驗證貫穿全程。除功能仿真外，設計師還需進行形式驗證、時序分析和功耗分析。只有通過嚴格的測試，芯片才能進入制造階段。隨著工藝節點不斷縮小至5納米甚至更小，設計復雜性急劇增加，EDA（電子設計自動化）工具的作用愈發重要。

集成電路設計的未來充滿挑戰與機遇。人工智能技術的融入正改變傳統設計流程，機器學習算法可自動優化布局，縮短設計周期。同時，新興領域如量子計算和神經形態芯片催生了全新的設計范式。

從顯微鏡下的電路特寫到宏觀的系統應用，集成電路設計連接著理論與現實。它不僅是技術創新的引擎，更為智能社會奠定了基石。隨著新材料和新工藝的出現，這一領域將繼續引領科技前沿，重塑人類生活的方方面面。
